Karot Testi: Betonarme Yapıların Sağlık Kontrolü

Betonarme binalar, günümüz yaşamının temel yapıtaşlarından biridir. Zaman ilerledikçe bu yapılar aşınır. Depremler gibi doğal afetlerin tehdidine maruz kalır. Mülk sahipleri ve mühendisler, bir binanın güvenliğini değerlendirmek için çeşitli yaklaşımlar benimser. İşte bu noktada uzmanlar, karot testi yöntemini devreye sokar. Test, mevcut betonun basınç dayanımını doğrudan ölçer. Taşıyıcı sistemin ne kadar sağlam olduğunu ortaya koyar. Mühendisler, karot testi işlemini yapısal değerlendirmedeki en kritik adımlardan biri olarak görür. Bu sayede, binanın deprem performansı da daha kesin bir şekilde belirlenir. Dolayısıyla, riskli binaların tespitinde bu test kritik bir rol üstlenir. Ancak böyle bir ölçümü gerçekleştirebilmek için yalnızca özelleşmiş ekipmanlar yeterlidir. Sıradan aletler yetmez. Bunun yanı sıra, bu süreci uzman mühendisler yürütür. Onların bilgi birikimi olmadan testin güvenilirliği sorgulanabilir.

Özetle, karot testi, binanın sağlık raporunu adeta bir tanı gibi sunar. Güvenli bir yaşam alanı inşa etmek ise test sonuçlarının netliğine bağlıdır. Mülk sahipleri, bu test sayesinde binalarının geleceği hakkında somut, ölçülebilir bilgiler edinir. Yapısal bütünlüğü doğru bir biçimde kavramak için bu test gerçekten vazgeçilmezdir. Gerekli önlemleri zamanında alabilmek için de önemlidir.

Beton Numunesi Alma Süreci Neyi İfade Eder?

Uzmanlar, karot testi yaparak mevcut betonarme yapıların içinde numune alır. Bu amaçla, özel bir karot makinesi tercih edilmektedir. Makinenin ucu elmas kaplı silindir biçimindedir. Ekipler, makineyi binanın taşıyıcı elemanları (kolon, perde duvarı ya da kiriş) içine konumlandırır. Sonra makineyi döndürerek silindirik bir beton parçası çıkarır. Elde edilen bu parçaya “karot numunesi” adı veriliyor. Mühendisler, numunenin çapını ve uzunluğunu ilgili standartlara göre belirler. Genellikle 10 cm çapında örnekler tercih edilmektedir. Süreç, yapının taşıyıcı sistemine kalıcı bir zarar bırakmaz. Çünkü ekipler sadece sınırlı sayıda numune alır. Ekipler, numune alınan bölgeleri anında yüksek dayanımlı, özel bir harçla doldurur. Bu yöntem, betonun iç yapısına dair net bir pencere açar. Böylece uzmanlar yalnızca yüzeydeki durumu değil, derinlerdeki koşulları da yakından görür. Sonuç olarak, bu test beton kalitesini sahada doğrudan ölçer. Aynı zamanda betondaki homojenliği ve içerdiği agrega dağılımını da gözler önüne seriyor.

Karot Testinin Önemi Nedir?

Mühendisler, karot testi adını verdikleri ölçüm yöntemini çeşitli kritik amaçlar için uygular. En öncelikli hedef, bir binanın deprem karşısındaki güvenliğini tespit etmektir. Bu yüzden deprem yönetmelikleri, mevcut yapıların değerlendirilmesinde bu testi zorunlu kılar. Bir binanın sismik performansı esasen betonun dayanımına bağlıdır. Zamanla binanın yaşı ilerledikçe beton kalitesi azalır. Çevresel faktörler (donma-çözülme döngüleri, kimyasal etkiler gibi) betonu yıpratır. Ayrıca ekipler, inşaat sürecinde projenin gerektirdiği beton sınıfını kullanmaz. Yetersiz kürleme gibi nedenler yüzünden beton, gerekli dayanım seviyesine ulaşamaz. Karot testi tam da bu belirsizlikleri ortadan kaldırır. Betonun gerçek basınç dayanımını net bir biçimde ortaya koyar.

Bunun yanı sıra, uzmanlar karot testi işlemini yalnızca deprem riskini ölçmek için kullanmaz. Binada gözle belirgin hasarlar (çatlaklar, dökülen parçalar gibi) mevcutsa, testten yararlanıyorlar. Bu zararların kaynağını ortaya koymak amacıyla da yapıyorlar. Örneğin, bir yangın sonrasında betonun ne kadar zarar gördüğünü bu test net bir şekilde gösterir. Yüksek sıcaklıklar betonun mikro yapısını bozabilmektedir. Mühendisler ayrıca, binaya yeni bir kat eklenmesi durumunda da karot testi uygular. Ya da kullanım amacının değişmesi gibi durumlarda da uygularlar. Kısacası, yapının yeni yüklere dayanıp dayanamayacağını belirlemek için bu test şarttır. Böylece bu veriler, güçlendirme projelerinin tasarımına temel sağlar.

Riskli Bina Tespitinde Karot Testinin Kritik Görevi

Türkiye’de 6306 sayılı Kentsel Dönüşüm Yasası yürürlüktedir. Amacı riskli kabul edilen yapıların tespit edilip, dönüşüm sürecine alınmasını sağlamaktır. Bu sürecin en kritik aşamalarından biri de karot testi yöntemidir. Bakanlık tarafından lisanslı hâle getirilen firmalar, karot testi işlemini yürütür. Mühendisler, incelenen binadan yeterli miktarda karot numunesi toplar. Örnek adedi, binanın büyüklüğü, kat sayısı ve taşıyıcı sistem tipine göre değişiklik gösterir. İlgili yönetmelikler (örneğin Riskli Binaların Tespiti Esasları) en az alınması gereken numune sayısını belirlemiştir. Alınan numuneler, özel koşullarda hazırlanmış laboratuvarlara gönderilir. Burada teknisyenler tarafından belirli işlemlerden geçirilmektedir. Örneğin, numune çubuklarının uçlarını kesip düzelttikten sonra tam ölçülerini kaydediyorlar. Ardından bu parçaları basınç test cihazına yerleştiriyorlar. Cihaz, numune kırılana kadar kontrollü bir baskı uyguluyor. Kırılma anındaki basınç değeri, betondaki dayanımı (genellikle MPa cinsinden) gösteriyor.

Bu veriler, riskli bina tespiti raporunun temelini oluşturuyor. Mühendisler, elde edilen ortalama beton dayanımını yönetmelikteki asgari değerlerle karşılaştırıyor. Beton dayanımı bu minimumların altında kalırsa, bina genellikle riskli kabul ediliyor. Kısacası, test sonuçları binanın kaderini büyük ölçüde şekillendiriyor.

Beton Numunesi Toplama Süreci: Adım Adım Talimatlar

Şimdi, sürecin temel adımlarını inceleyelim:

1. Yer Seçimi: Mühendisler, numune alacakları taşıyıcı elemanları (kolon ya da perde) seçerken büyük bir titizlik uygular. Numune konumlarını, elemanın statik tepkisini mümkün olduğunca az bozacak şekilde belirlerler. Ana donatıya (demire) çarpma riskinden kaçınmak özellikle önceliklidir. Bu süreçte donatı tespit cihazları, mühendislerin işini büyük ölçüde kolaylaştırır. Genellikle, kolonun orta yüksekliğindeki bölge tercih edilen nokta olarak seçilir.
2. Karot Makinesinin Kurulumu: Ekip, karot makinesini önceden belirlenmiş konuma sıkı bir şekilde sabitliyor. Makinenin düzgün ve titreşimsiz çalışması, numune kalitesini doğrudan etkilediği için büyük önem taşıyor. Matkap ucunun soğutulması ve toz birikiminin önlenmesi amacıyla su bağlantısı kuruyorlar.
3. Numune Alma (Delme): Operatör, makineyi harekete geçiriyor. Elmas uçlu matkap, betona nüfuz ederek içe doğru ilerliyor. İşlem, sabit bir hızda ve kontrol altında yürütülüyor. İş bitiminde operatör, silindirik numuneyi titizlikle çekiyor. Genellikle numunenin uzunluğu, çapının iki katı kadardır. Örneğin çapı 10 cm ise uzunluk 20 cm olur.
4. Numunenin Etiketlenmesi: Ekip, çıkarılan her örnek üzerine derhal gerekli tüm detayları işaretliyor. Hangi kat, hangi kolondan alındığı, tarih ve örnek kodu gibi bilgileri kaydediyorlar. Bu sistemli etiketleme, laboratuvarda karışıklığı önler. İzlenebilirliği de temin ediyor.
5. Boşluğun Doldurulması: Ekip, örnek alınan bölgede oluşan boşluğu hemen temizliyor. Ardından, yüksek dayanımlı, büzülme yapmayan özel bir tamir harcıyla tamamen dolduruyor. Bu harç, çok kısa bir sürede betonun mevcut dayanımına ulaşır. Hatta daha fazlasına ulaşır. Böylece elemanın taşıyıcı özelliği zayıflamıyor.
6. Laboratuvara Nakil: Ekip, numuneleri özenle sarar ya da koruyucu kutulara yerleştirir. Ardından mümkün olan en hızlı şekilde test laboratuvarına gönderir. Nakliye sürecinde numunelerin darbe almadığı ve kırılmadığı kesinlikle sağlanmalıdır.

Bu adımların izlenmesi, karot testi işleminin sahada sorunsuz bir şekilde tamamlanmasını temin eder.

Laboratuvarda Numunelerin İncelenmesi ve Testi

Saha ekipleri tarafından toplanan karot numuneleri, laboratuvar ortamında özenle detaylandırılıyor. Test sonuçlarının güvenilirliğini korumak adına, bu numunelerin belirlenen kriterlere tam uyum göstermesi zorunludur. Ekipler, standart dışı, hatalı numuneleri ne test sürecine dahil eder ne de (bunlarla) geçerli bir sonuca ulaşır. (Ekipler), laboratuvar içinde numuneleri kapsamlı bir inceleme ve test dizisine tabi tutar.

• Görsel İnceleme: Teknisyenler, numuneyi ilk adımda gözle inceleyerek sürece başlar. İçerisinde büyük boşluklar (segregasyon), çatlaklar ya da yabancı maddeler bulunup bulunmadığını titizlikle tarar. Ayrıca, örnek bir donatı parçası içerip içermediğini de gözlemleyip teyit eder.
• Boyut Ölçümü ve Kesim: Ekipler, numunelerin çapını ve uzunluğunu hassas kumpaslarla titizlikle ölçer. Onlar, elde ettikleri boy/çap oranının standartlarla uyumlu olup olmadığını kontrol eder. Ekipler, bu oranın genellikle 1,0-2,0 arasında kalmasını sağlar. Oran istenilen veya hedeflenen sınırların dışına çıktıysa, ekipler numunenin uçlarını keserek uygun bir oran elde eder.
• Başlıklama (Kapping): Numunelerin alt ve üst yüzeyleri genellikle tamamen pürüzsüz olmaz. Ekipler, test cihazında basıncın eşit dağılmasını sağlamak amacıyla bu yüzeyleri dikkatle düzleştirir. Çoğunlukla, numunenin uç kısımlarını ya eritilmiş kükürtlek kaplar ya da yüksek dayanımlı, özel çimento bazlı bir malzeme ile kaplarlar.
• Kürleme: Ekipler, numuneleri çok taze betondan almış olabilir ya da normalin dışındaki nem koşullarında tutmuş olabilir. Bu durumda ekipler, numuneleri laboratuvarda belirli bir sıcaklık ve nemde kürler. (Onlar), numuneleri önceden belirledikleri bir süre boyunca bekletir.

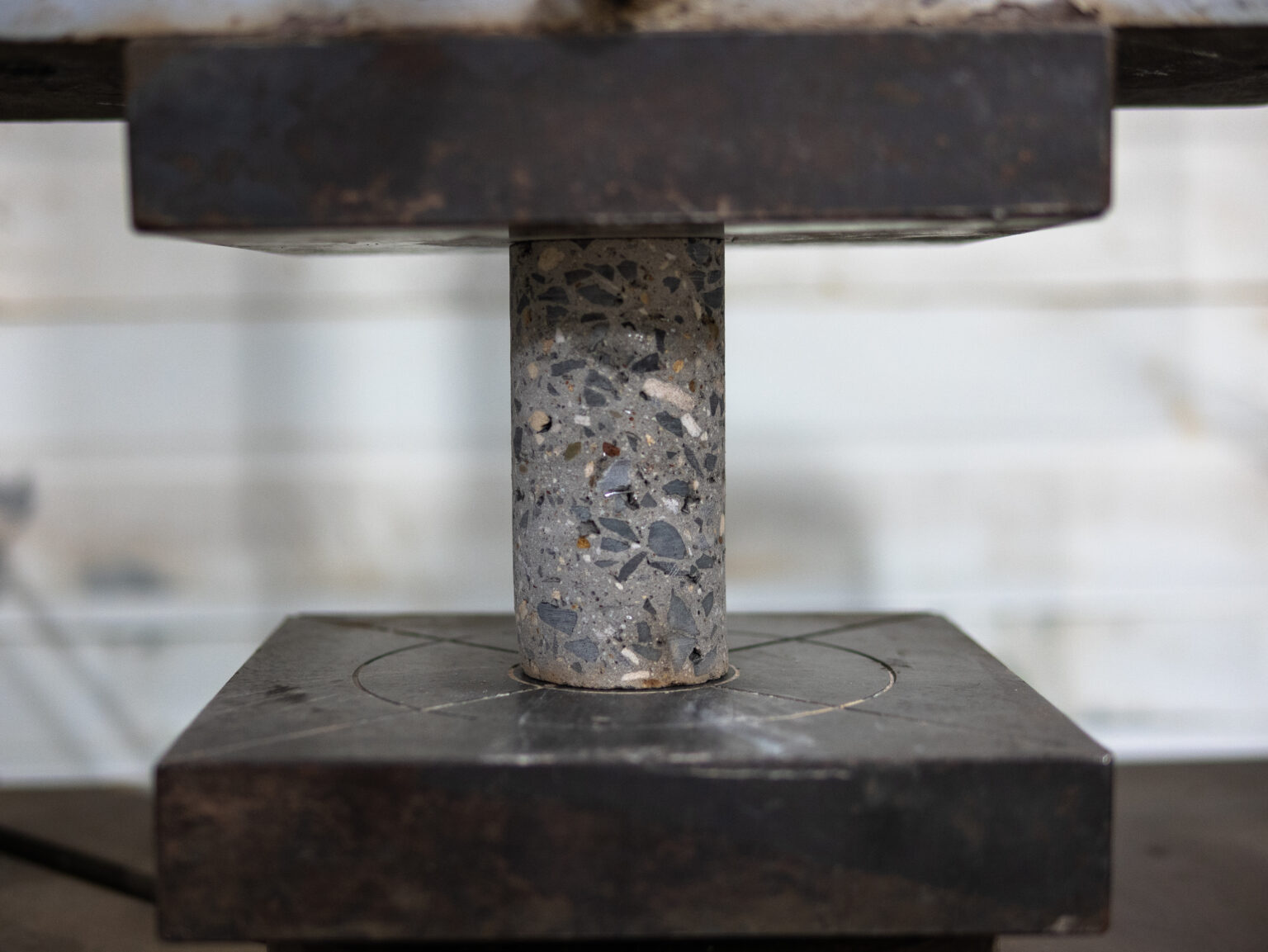

• Basınç Testi: Teknisyenler, önceden hazırlanmış numuneyi pres cihazına yerleştirir. Siz, cihazın kalibrasyonunu kesinlikle onaylamalısınız. Numuneyi tam ortasından yerleştirirler. Cihaz, tipik olarak 0.2–1.0 MPa/saniye arasında sabit bir hızda yüklemeye başlar. Numune kırılana kadar basıncı kademeli olarak artırır. Kırılma anında, sistem otomatik olarak ortaya çıkan en yüksek kuvveti kaydeder. Ekipler (veya Cihaz), bu kuvveti Newton ya da kgf cinsinden kaydeder. (Onlar) bu ölçümü, numunenin kesit alanına böler. Betonun basınç dayanımı (MPa ya da kg/cm² cinsinden) hesaplanır.

Bu laboratuvar aşaması, karot testi sonuçlarının bilimsel geçerliliğini ve güvenilirliğini temellendiriyor.

Karot Testi Sonuçlarını Yorumlamak ve Anlamı

Laboratuvardan elde edilen test sonuçları ham dayanım değerleridir. Mühendisler, bu rakamları doğrudan yapısal analiz için değerlendirmez. Önce standartların belirlediği çeşitli düzeltme katsayılarını uygularlar. Örneğin, numunenin boy/çap oranı tam ikiye eşit değilse, ekipler bu orana göre bir düzeltme katsayısı ekler. Numune içinde donatı bulunması durumunda farklı katsayılar devreye girer. Ya da numunenin yatay yönde alınması gibi durumlarda da farklı katsayılar uygulanır. Çapı standart ölçülerden farklıysa da ekipler yine bir düzeltme yapar. Onlar, tüm bu ayarlamaları tamamladıktan sonra her bir numunenin değerini elde eder. (Ekipler), ‘Yerindeki tahmini beton basınç dayanımı’ değerini elde eder. Son aşamada ise binadan alınan tüm numunelerin ortalaması ve standart sapması hesaplanır. İstatistiksel teknikler sayesinde, bir değer saptanır. Binanın tamamını temsil eden “karakteristik beton dayanımı” değeri saptanır. Mühendisler, bu nihai dayanımı yapısal analiz modeline işler.

Böylece, ölçtükleri gerçek beton dayanımı üzerinden binanın deprem performansını öngörür. Eğer elde ettikleri dayanım, projenin öngördüğü seviyeden düşükse, mühendisler yapıyı riskli olarak nitelendirir. Ya da mevcut yönetmeliğin belirlediği asgari şartlardan anlamlı derecede düşükse de risklidir. Bu durum, test, güçlendirme ya da yıkım gibi müdahale kararlarını zorunlu kılar.

Beton Sınıfları ile Karot Sonuçları İlişkisi

Beton sınıfları, betonun asgari basınç dayanımını tanımlar. 28 günlük silindir ya da küp numuneler üzerinden standart koşullarda elde edilmektedir. Örneğin C20 betonu, karakteristik basınç dayanımının en az 20 MPa olduğu anlamına gelir. Yeni yapılar söz konusu olduğunda mühendisler genellikle C25, C30 gibi sınıflara yönelir. Ya da daha yüksek sınıflara yönelirler. Eski binalarda ise durum farklıdır. Karot testi sonuçları bazen C10, C8 değerlerini gösterir. Hatta biz bundan da daha düşük değerler görürüz. Bu denli düşük beton dayanımı, binanın deprem yükleri altında riskli olduğunu gösterir. Kolonların çabuk ezilmesine ya da kirişlerin kırılmasına neden olabilmektedir. Deprem yönetmelikleri kapsamında, mevcut binaların değerlendirilmesinde asgari bir beton dayanımı zorunludur. Karot testi sonucu bu asgari şartı karşılamazsa, mühendisler binayı doğrudan riskli ilan edebilir. Başka bir analize gerek duymaksızın bunu yapabilirler. Kısacası, bu test betonun kimliğini ve mevcut sağlığını net bir biçimde ortaya koyuyor.

Karot Testi Yönteminin Olumlu ve Olumsuz Yönleri

Mühendisler, karot testi yöntemini beton dayanımını ölçmenin en güvenilir yöntemi olarak değerlendiriyor. Çünkü bu test, doğrudan yapıdan alınan gerçek bir numune üzerinden çalışıyor. Betonun sahadaki gerçek performansını yansıtıyor. Diğer tahribatsız ölçüm teknikleri (beton çekici, ultrasonik hız ölçümü gibi) dolaylı parametrelere dayanıyor. Yalnızca yüzey sertliği ya da ses hızı gibi özellikleri ölçüyorlar. Bu yüzden beton dayanımı konusunda sadece bir tahmin sunar. Güvenilirlikleri daha düşük kalıyor. Karot testi aynı zamanda betonun iç yapısını da gözlemlememizi mümkün kılıyor. İçindeki boşlukları, agrega (çakıl) dağılımını ve kalitesini gösteriyor.

Bununla birlikte, yöntemin de bazı dezavantajları mevcut. İlk olarak, bu yöntem az da olsa bir tahribata neden olur. Numune alındığı yerlerin ekipler tarafından titizlikle onarılması şarttır. İkinci olarak, maliyeti diğer yöntemlere göre daha yüksektir. Özel ekipman ve laboratuvar testleri gerektirir. Üçüncü olarak, işlem sırasında gürültü ve su kullanımı ortaya çıkar. Bu durum bina sakinleri için rahatsızlık yaratabilir. Dördüncü olarak, alınan numune sayısı genellikle binadaki toplam beton hacmine kıyasla çok azdır. Bu yüzden sonuçların bütün binayı ne kadar temsil ettiğini istatistiksel açıdan değerlendirmek gerekir. Bu eksikliklerine rağmen, karot testi mühendisler için vazgeçilmez bir değer sunar. Sunduğu kesin ve güvenilir bilgiler bu değeri yaratıyor. Yapısal güçlendirme ya da bir yapıyı yıkma gibi kritik kararlar, doğrudan bu testin sonuçlarına dayandırılıyor.

Sonuç: Karot Testi ile Güvenli Gelecek

Karot testi, betonarme binaların sağlık kontrolünde adeta bir altın ölçüt olarak kabul edilir. Bu yöntem, yapının en kritik malzemesi betondaki gerçek mukavemet ve kaliteyi net bir şekilde ortaya koyar. Deprem riskinin yoğun olduğu bölgelerde yaşayanlar için bu test hayati bir öneme sahiptir. Çünkü elde edilen sonuçlar binanın mevcut deprem yönetmeliklerine uyup uymadığını kesin olarak gösterir. Test, eğer binayı riskli bir seviyede tespit ederse, size erken bir uyarı verir. Böylelikle güçlendirme ya da kentsel dönüşüm gibi önlemleri zamanında planlama şansı doğar. Uzman mühendislerin titizlikle gerçekleştirdiği karot testi, kulaktan dolma endişeleri ortadan kaldırır. Güveni pekiştirir. Bilimsel verileri temel alan bir analiz sunuyoruz. Unutmayın ki, binanızın sağlamlığı, sizin ve sevdiklerinizin güvenliğini doğrudan etkiler. Özetle, bu test, daha güvenli bir gelecek inşa etmenin kritik bir adımıdır. Bu adımı atarak, hem canınızı hem de malınızı teminat altına alabilirsiniz.
