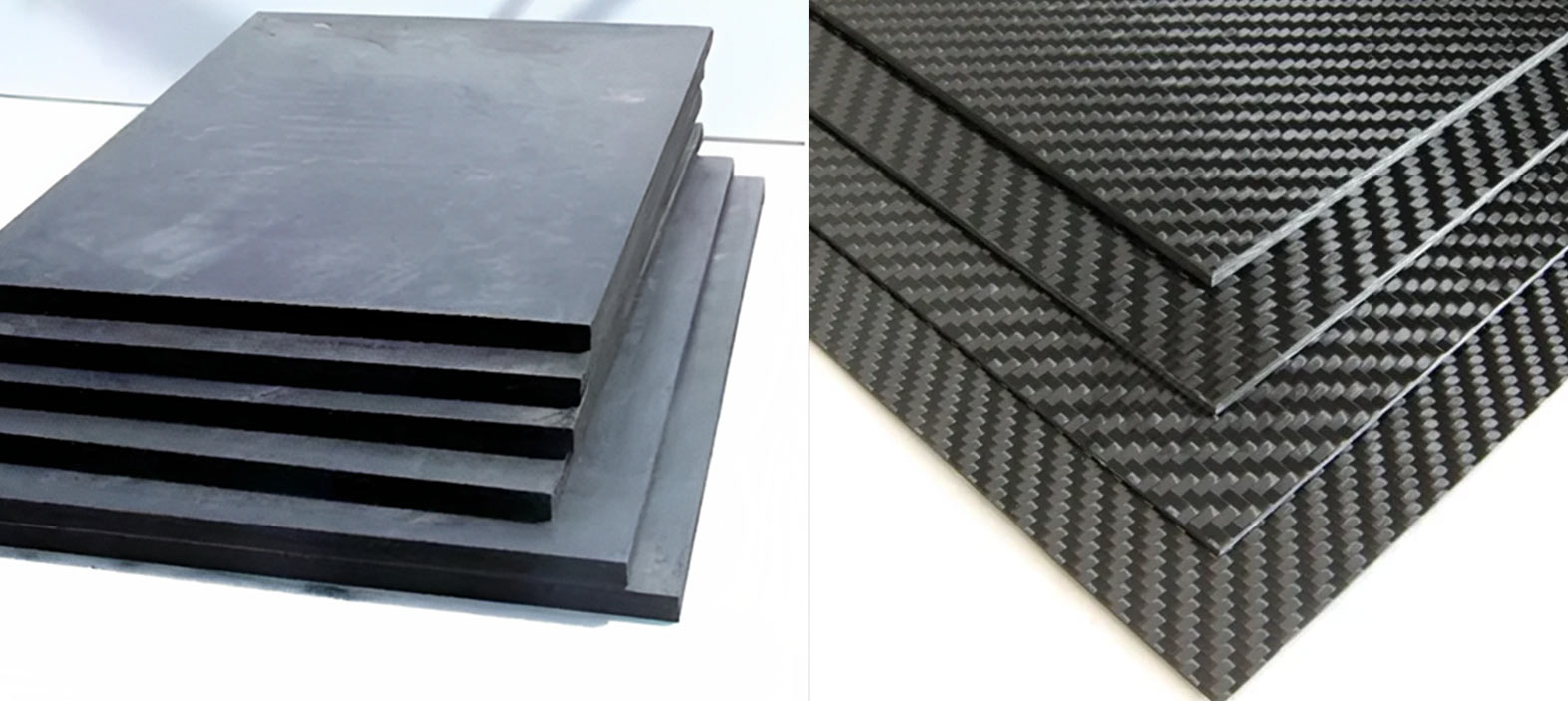

Karbon Plaka mı Çelik Plaka mı? Eğilmiş Kirişler İçin En İyi Çözüm

Eğilmiş kirişler, bir binanın güvenliğini ciddi derecede tehdit eden bir sorun haline gelir. Zamanla ya da beklenmedik bir aşırı yüklenme sonucunda, yapısal bütünlük giderek zayıflar. Bu tehlikeyi bertaraf etmek amacıyla mühendisler kirişleri güçlendirmeyi tercih eder. Bu çerçevede iki popüler yöntem öne çıkıyor. Birincisi, köklü bir uygulama olan çelik plaka ile güçlendirme yöntemidir. İkincisi ise güncel bir çözüm olarak öne çıkan karbon takviyeli (CFRP) plaka teknolojisidir. Bu bağlamda, mülk sahipleri ve mühendisler kritik bir kararın eşiğinde bulunur. Projenin temel sorusu şudur: “Karbon plaka mı, yoksa çelik plaka mı kullanılmalı? Seçim, binanın uzun vadeli güvenliğini doğrudan şekillendirir. Her iki malzemenin de kendine özgü avantajları bulunur. Beraberinde getirdikleri eksiklikler de göz ardı edilemez. Eğilmiş kirişler, taşıma kapasitesinde belirgin bir azalmaya yol açar. Bu nedenle, uygun güçlendirme tekniğini seçmek kritik bir karar hâline gelir. Bu yazı, karbon plaka ile çelik plaka arasındaki tercih sorununu ayrıntılı bir şekilde irdelemektedir.

Yapısal Güçlendirme Neden Hayati Bir Gerekliliktir?

Binalar, zamanla ve bir dizi faktörün etkisiyle yavaş yavaş güçlerini yitirir; kullanılan malzemeler yorgunluğa yenik düşer. Çevresel koşulların baskısına maruz kalarak kırılganlaşır. Bu olumsuzlukların en çok hissedildiği yapı elemanı ise kirişlerdir.

• Kullanım Amacı Değişikliği: Bir binanın işlevi zaman içinde köklü bir dönüşüm geçirir. Örneğin, bir ofis alanı ilerleyen yıllarda ağır ekipmanlara sahip bir arşive dönüşür. Bu değişim, binanın ilk tasarımında öngörülen yüklerin çok ötesine çıkar. Yapısal sorunlara yol açar.
• Tasarım Hataları: Binanın tasarım ya da inşa aşamasının ilk adımlarında hatalar ortaya çıkabilir. Donatının yetersizliği ya da hatalı hesaplamalar, kirişlerin beklenenden erken bükülmesine yol açar.
• Çevresel Etkiler: Depremlerin getirdiği sarsıntılar, binaların temel yapıtaşlarında ciddi hasarlar oluşturur. Biz, kirişlerde çatlaklar görürüz ve zaman zaman bükülmeler gözlemleriz. Bununla birlikte, sürekli nemle karşılaşma, donatıların paslanmasına (korozyon) sebep olur.
• Zamanla Yaşlanma: Betonun ve çeliğin ömürlerinin sonsuz olmadığını unutmamak gerekir. Zaman içinde eskirler ve dayanımlarını kaybederler.

Bu tür durumlarda yapısal güvenlik tehdit altına girer. Güçlendirme müdahalesi binaya yeniden sağlamlık katar. Tam da bu aşamada, karbon plaka mı çelik plaka mı kullanılacağı sorusu gündeme gelir.

Geleneksel Çözüm: Çelik Levhalarla Yapısal Güçlendirme Detayları

Çelik plakalarla güçlendirme, inşaat sektöründe köklü bir yöntem olarak uzun yıllardır kullanılmaktadır. Mühendisler bu tekniği güvenle uygular. Temel prensip oldukça basit çalışır: Ekipler, zayıflayan kirişin kritik bölgesine çelik plakalar yerleştirir. Bu plakaları çoğunlukla kirişin alt yüzeyine takar. Çünkü eğilme sırasında en çok alt kısımda çekme gerilmesi ortaya çıkar. Çelik plakalar, bu çekme gerilmelerini dengeleyerek kirişin taşıma kapasitesini artırır. Uzmanlar, plakaları kirişe iki ana yöntemle bağlar.

Birincisi, özel yapısal epoksi yapıştırıcılar kullanmaktır. İkincisi ise plakaları betona bulon ya da cıvata gibi mekanik elemanlarla sabitlemektir. Zaman zaman uzmanlar, iki yöntemi aynı anda birleştirerek kullanır. Böylece çeliğin yüksek mukavemeti ve rijitliği tam anlamıyla değerlendiriliyor. Ancak, bu entegrasyon süreci bir dizi ciddi zorlukla karşılaşıyor. İşte bu zorluklar, “karbon plaka mı çelik plaka mı?” sorusunun ortaya çıkmasına yol açıyor.

Çelik Plakalarla Çalışmanın Avantajları

Çelik levhalar, güçlendirme projelerinde bir dizi avantaj sunar. Öncelikle çelik, son derece güçlü ve dayanıklı bir malzemedir. Yüksek elastisite modülü sayesinde yük altında çok az büzülmektedir. Bu özelliği, eğilme kontrolü açısından çeliği ideal kılar. Kirişin aşırı bükülmesini engeller. Ayrıca çeliğin birim maliyeti genellikle karbon fiberden daha düşüktür. Karbon fiber teknolojisi nispeten yeni bir alanken, çelik yüzyıllardır endüstride standart bir yapı malzemesi olarak kullanılmaktadır. Bu yüzden çelik levhaların temini oldukça kolay ve hızlıdır.

Çelik Levhaların Dezavantajları: “Karbon Plaka mı Çelik Plaka mı?” İkilemi

Çelik levhaların sunduğu pek çok avantaj bulunmaktadır. Beraberinde getirdikleri dezavantajlar da göz ardı edilemez. Bu eksiklikler, mühendisleri farklı çözümler aramaya itiyor. En başlıca sorun, malzemenin kendi ağırlığıdır. Çelik, oldukça yoğun bir yapıya sahiptir.

Dezavantajların sıralandığı liste aşağıda yer alıyor:

• Ağır Yük: Çelik plakaların devasa kütlesi, binanın hâlihazırdaki temellerine ve kolonlarına belirgin bir ek (zati) yük bindirir. Özellikle sismik aktivitenin yoğun olduğu bölgelerde bu durum, kayda değer bir risk unsuru halini alır. Çünkü artan ağırlık, deprem anında yapının çektiği sismik kuvveti de artırır.
• Zorlu Uygulama: Şantiyede ağır plakaları taşımak gerçekten zor bir iş. Bu işi halledebilmek için vinç gibi büyük kaldırma ekipmanları şart. Üstelik, kaynak ve delme işlemleri hem zaman alıyor hem de gürültü yaratıyor.

Günümüz Çözümü: Karbon Plaka (CFRP) ile Güçlendirme

Karbon plaka (CFRP), yapısal güçlendirme amacıyla geliştirilen çağdaş bir kompozit malzemedir. CFRP, “Karbon Fiber Takviyeli Polimer” ifadesinin kısaltmasıdır. Malzeme iki temel unsurdan oluşur: Birincisi, yüksek çekme dayanımı sağlayan karbon lifleridir. İkincisi ise bu lifleri bir arada tutup koruyan, genellikle epoksi bazlı bir polimer reçinedir. Uygulama yöntemi çelikle tamamen farklı bir yaklaşıma sahiptir. Karbon plakalar (veya lameller) olağanüstü hafiftir. Bir işçi bile uzun plakaları zahmetsizce taşıyabilir.

Karbon Plakaların Üstün Avantajları

Karbon plaka teknolojisi, geleneksel çelik güçlendirme sistemlerinin neredeyse tüm sınırlamalarını ortadan kaldırıyor. Sağladığı çok sayıda avantaj, bu malzemeyi günümüz projelerinde birincil tercih hâline getiriyor.

• Olağanüstü Hafiflik: Karbon plakaların yoğunluğu çeliğin yaklaşık beşte biri kadardır. Bu yüzden binaya eklenen ağırlık neredeyse göz ardı edilebilir bir seviyededir. Bu özellik, deprem riski yüksek bölgelerde hayati bir avantaj sağlar.
• Sıfır Korozyon Riski: Karbon fiber, paslanmaz bir malzeme olarak bilinmektedir. Nem, su, tuz ve bir dizi agresif kimyasala karşı tam bir direnç gösterir. Bu sayede bakım ya da yenileme masrafı ortaya çıkmaz. Ömür boyu kesintisiz dayanıklılık sunar.
• Hızlı ve Zahmetsiz Uygulama: Montaj, çok hızlı gerçekleşir. Ağır işçilik, kaynak, delme ya da gürültü gibi uğraşlar tamamen ortadan kalkar. Hastane, otel, fabrika gibi tesislerin kullanımında ara vermeye gerek kalmaz.
• Mimari Uyum: Çok ince yapıları, mimarinin karakterini bozmuyor. Uygulayıcılar, sıva ya da kaplama altında rahatlıkla gizleyebiliyor.

Bu özellikler, “karbon plaka mı çelik plaka mı?” sorusuna net bir yanıt sunar.

Karbon Plaka Kullanımında Dikkat Edilmesi Gerekenler

Karbon plaka, pek çok avantaj taşısa da kusursuz bir malzeme değildir. Kullanıma geçmeden önce dikkate alınması gereken çeşitli faktörler vardır. İlk olarak, bu malzemenin başlangıç maliyeti çelikten daha yüksektir. Yüksek teknolojili yapısı, ilk yatırımın pahalı görünmesine sebep olabilmektedir. Ancak mühendisler, uzun vadeli toplam maliyeti de göz önünde bulundurarak değerlendirme yaparlar. Bakım masraflarının neredeyse sıfır olması, karbon plakanın ömür boyu toplam maliyetini çelikten daha ekonomik kılar.

Bir diğer kritik nokta yangın dayanımıdır. Karbon fiber kendiliğinden yanmaz. Betona yapıştırılan epoksi reçine, genellikle 80 °C’nin üzerindeki ısıl koşullara karşı son derece duyarlıdır. Sıcaklık yükseldikçe reçine yumuşar ve bağlayıcılığını kaybeder. Bu bağlamda, yangın tehlikeli bölgelerde uzmanlar, karbon plaka sisteminin üzerine özel formüllü yangın koruyucu kaplamaları zorunlu tutar. Uygulama aşaması da aynı ölçüde titiz bir hassasiyet ister. Yüzeyin kusursuz bir şekilde hazırlanması gerekir. Sonuç itibarıyla, bu işi yalnızca yeterli eğitim almış ve sertifikalı uygulayıcılar yürütmelidir. İşte bu kriterler, bir projenin karbon plaka mı yoksa çelik plaka mı tercih edeceğine karar verirken belirleyici faktörler arasında yer alır.

Karbon Plaka mı Çelik Plaka mı? Derinlemesine Bir Karşılaştırmalı Analiz

Kriter	Çelik Plaka (Geleneksel Çözüm)	Karbon Plaka (CFRP – Modern Çözüm)
Malzeme Ağırlığı	Çok yüksek	Çok düşük (ihmal edilebilir)
Binaya Ek Yük	Yüksek (sismik riski artırıyor)	Çok düşük (sismik riski etkilemiyor)
Çekme Mukavemeti	Yüksek	Olağanüstü yüksek (çelikten katlarca fazla)
Korozyon (Paslanma)	Evet, ciddi bir sorun	Hayır, asla paslanmaz
Bakım İhtiyacı	Sürekli (boya, kaplama yenileme)	Sıfır bakım
Uygulama Hızı	Yavaş	Çok hızlı
Uygulama Zorluğu	Zor (vinç, kaynak, gürültü)	Kolay (hafif işçilik, sessiz)
Mimari Etki	Yüksek (kalın, kaba görünüm)	Düşük (çok ince, gizlenebilir)
Başlangıç Maliyeti	Düşük	Yüksek
Uzun Vade Maliyeti	Yüksek (bakım maliyetleri)	Düşük (sıfır bakım maliyeti)
Yangın Dayanımı	Yüksek	Düşük (özel koruma kaplaması gerekiyor)

Bu tablo, “karbon plaka mı yoksa çelik plaka mı?” tercihinin bir denge meselesi olduğunu açıkça ortaya koyar.

Uygulama Süreçlerinin Yan Yana Kıyaslanması

Uygulama metodolojisi, karbon plaka mı çelik plaka mı tercih edileceği kararını doğrudan yönlendiren bir unsur olarak öne çıkar. İşin ne kadar süreceği ve ne ölçüde kesinti yaşayacağı ise tamamen bu süreçlerin karakterine bağlıdır.

Çelik Plaka Uygulama Adımları

• Yüzey Hazırlığı: Ekip, kiriş altındaki beton yüzeyini mekanik yöntemlerle pürüzlendirir ve çelik plakanın yüzeyini kumlayarak pas tabakasını temizler.
• Kaldırma ve Taşıma: İşçiler, ağır çelik plakaları vinç ya da özel iskelelerle iş sahasına taşır. Bu adım, riskli olmasının yanı sıra oldukça yavaş ilerler.
• Montaj: Ekipler, plakaları kirişte delik açıp vidalarla sabitleyebilir ya da epoksiyle yapıştırıp kuruyana kadar baskı altında tutar.
• Son İşlemler: Montaj bittikten sonra ekip, korozyona direnç oluşturmak için koruyucu astar ve boya katmanlarını birer birer uygular.

Karbon Plaka Uygulama Sürecinde İzlenmesi Gereken Adımlar

• Reçine Hazırlığı: Ekipler, iki bileşenli özel epoksi yapıştırıcıyı dikkatlice doğru oranlarda karıştırır.
• Uygulama: Ekipler, hazırladıkları astar ve yapıştırıcı reçineyi kirişin yüzeyine ve karbon plakaya özenle yayar.
• Son İşlemler: Sistem, bir‑iki gün içinde tam kapasitesine ulaşarak işlevsel hale gelir. Gerektiğinde ekipler, üzerine yangın koruma kaplamasını titizlikle uyguluyor.

Karbon plakalar yalnızca daha temiz olmakla kalmaz, aynı zamanda sessiz ve hızlı bir performans sergiler. Bu avantajlar, “karbon mu çelik mi?” tercihinde belirleyici bir unsur hâline gelir.

Senaryo Analizi: Karbon Plaka mı Çelik Plaka mı?

Mühendisler, projenin özgün koşullarını titizlikle inceleyerek karbon plaka mı çelik plaka mı kullanılacağına karar verir. Her iki malzemenin de uygun olduğu çeşitli senaryoların varlığı göz önündedir.

Senaryo 1: Çelik Plaka Seçimi Ne Zaman Mantıklıdır?

• Projede tek ve en kritik sınır bütçedir. Düşük başlangıç maliyeti bu kısıtlamanın temelini oluşturur.
• Kirişte sadece eğilme değil, aynı zamanda büyük fiziksel kırılma ya da sıkışma varsa.
• Ek ağırlığın hiçbir sorun yaratmadığı yerlerde (örneğin zemin katta ya da temel güçlendirmelerinde).
• Yangın riskinin olağanüstü yüksek olduğu ve ek bir yangın koruması eklemenin artık imkânsız olduğu endüstriyel tesislerde.
• Uzman karbon fiber uygulama ekibi bulunmayan uzak bölgelerde.

Senaryo 2: Karbon Plaka Ne Zaman Zorunlu Bir Gereklilik Haline Geliyor?

• Mühendisler, binanın, özellikle de üst katların, üzerine kesinlikle ek bir yük bindirmeyi tercih etmiyorsa.
• Korozyonun olağanüstü bir risk oluşturduğu yapı tipleri (köprüler, viyadükler, arıtma tesisleri, otoparklar, limanlar ve deniz kenarı yapılar).
• Uygulamanın, hastaneler, okullar, üretim tesisleri ve oteller gibi kritik ortamlarda son derece hızlı bir şekilde tamamlanması gerekiyorsa.
• Tarihi yapıların restorasyonu, binanın orijinal yapısına ve mimarisine mümkün olduğunca az müdahale ederek gerçekleştirilir.

Bu senaryolar, karbon plaka mı çelik plaka mı tercih edileceğine dair belirsizliği giderir. Seçiminizi netleştirmede rehberlik eder.

Sonuç: Karbon Plaka mı Çelik Plaka mı? Eğilen Kirişler İçin En İyi Çözüm

Mühendisler, yapısal güvenlik için eğilme sorunu olan kirişleri mutlaka güçlendirmelidir. Bu noktada, günümüz mühendislik teknolojileri bu ihtiyaca iki etkili çözüm sunar. Birincisi, geleneksel çelik plakalardır. Köklü bir yöntem olarak kanıtlanmıştır. Düşük başlangıç maliyeti ve yüksek rijitlik sağlıyor. Ancak ağırlığı, paslanma eğilimi ve uygulama zorluğu gibi ciddi dezavantajları da beraberinde getiriyor. İkinci seçenek ise modern karbon fiber takviye plakalar (CFRP). Hafif yapısı sayesinde çelikten kat kat daha güçlüdür. Tamamen korozyona dayanıklıdır ve bakım ihtiyacı yoktur. Uygulama süreci çok hızlı ilerliyor.

Başlangıç maliyeti yüksek görünse de, uzun vadeli ömrü sayesinde ekonomik açıdan cazip bir çözüm haline geliyor. Sıfır bakım maliyeti, bu seçimi destekleyen önemli bir argüman. Bu nedenle, karbon plaka mı çelik plaka mı sorusunun tek bir mutlak yanıtı bulunmuyor. Hangi malzemenin tercih edileceği, projenin bütçesi, süresi, konumu ve teknik gereksinimleri gibi bir dizi faktöre göre şekilleniyor. Bununla birlikte, yapısal güçlendirme alanındaki ilerlemeler, karbon fiber gibi kompozit malzemeler yönünde hızla ivme kazanıyor.
